RIGIDE - 600/1000 V

U 1000 RVFV (SYE 2) CUIVRE
U 1000 ARVFV ALUMINIUM

NF C 32-322 - CEI 502

AME DU CÂBLE ARVFV

Métal : Cuivre nu ou Aluminium. Forme : ronde.

Souplesse : S 4 mm2 classe 1 - massif ou classe 2 câblé ; S 6 mm2 classe 2 - câblé.

Température maximale à l’âme : 85°C en permanence.
250°C en court-circuit.

ISOLATION DU CÂBLE ARVFV

PRC. Repérage :













REVÊTEMENT D’ASSEMBLAGE DU CÂBLE ARVFV


Gaine élastoplastique.

GAINE ÉTANCHÉITÉ DU CÂBLE ARVFV

PVC.

ARMURE DU CÂBLE ARVFV

2 feuillards acier.

GAINE EXTÉRIEURE DU CÂBLE ARVFV

PVC. Couleur : noire. Marquage : 1000 V - Nb Cond. (X* ou G*) S en mm2 - Métal - N° usine.
X : câble sans V / J (Ex : 2 X 4). G : câble avec V / J (Ex : 3 G 4)

UTILISATIONS DU CÂBLE ARVFV

Le câble électrique RVFV est la version armée du R2V. Il en a toutes les caractéristiques notamment celles conférées par l’isolation PRC (températures de fonctionnement et de court-circuit). L’armure permet une pose directe en terre sans protection complémentaire.

POSE DU CÂBLE ARVFV

Rayon de courbure mini : 8 D. Température mini de pose : -10°C.

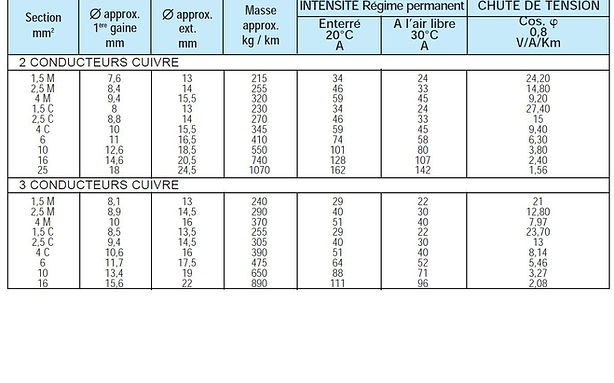

CARACTÉRISTIQUES TECHNIQUES DU CÂBLE ARVFV
